您真的了解真空气缸吗？

真空气缸的工作原理

对于普通真空发生器，供气口与正气源连接，排气口与消声器连接，真空口与真空吸盘连接。当压缩空气从真空发生器的供气口流向排气口时，在真空口处产生带有喷射开关的真空发生器。通常，在吸盘保持工件后，需要消除吸盘中的真空以释放工件。如果正压气流流入真空发生器的注入通道，则吸盘中的压力可以迅速从负压变为正压，工件可以断开，带有喷嘴开关的真空发生器可以完成。

组合式真空发生器有几种类型， 比较重要的分类是一种是连续耗气量的组合式真空发电机，另一种是间歇耗气量的联合式真空发电机。真空发生器通常由电磁阀、压力开关和单向阀等真空部件组成。

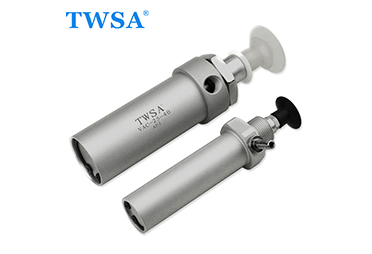

01筒式真空发生器的特点

排气特性和流量特性曲线。

02

排气特性

真空度、空气消耗量、吸入流量和供应压力之间的关系。

真空度是指当真空端口完全关闭时真空端口中的真空度。

空气消耗量是通过供气喷嘴的流量。

吸入流量是指当真空端口向大气开放时（在标准状态下）来自真空端口的吸入流量。

03

流量特性

是指在供应压力为045MPa且真空口未关闭的情况下，吸入流量与真空度之间的关系。当开口完全关闭时，在一定的供应压力下，真空达到极限值；当空气开口完全向大气开放时，为了获得更大的真空度或更大的吸入流量，真空产生应在0.25～0.6MPa的范围内，使用范围为0.4～0.45MPa。

真空发生器的工作温度范围为5~60℃，不允许带油工作。
